IXYS MCD501-16IO2

Description

IXYS MCD501-16IO2

Mô đun MCD501-16IO2 là một mô-đun bán dẫn thyristor-diode được thiết kế cho các ứng dụng công suất cao, với dòng điện trung bình tối đa đạt 503A và điện áp ngược lặp lại định mức lên đến 1600V. Thiết bị này thuộc dòng ComPack, sử dụng cấu trúc bán dẫn nối tiếp kép, phù hợp cho các hệ thống điều khiển động cơ xoay chiều, khởi động mềm, và điều khiển nhiệt độ. Mô đun có kích thước gói W74 (149x60x48 mm), trọng lượng 1500g, được tích hợp trên nền gốm Al2O3 gắn đồng trực tiếp, giúp cải thiện hiệu suất tản nhiệt và độ bền trong điều kiện vận hành liên tục.

Chất liệu chính bao gồm chip được cách điện phẳng và nền gốm cách điện với điện áp cách ly lên đến 3600V, đảm bảo an toàn và độ tin cậy cao. Mô đun sử dụng đầu nối FASTON và vít để kết nối điện và cơ khí, với mô-men siết vít khuyến nghị từ 4,25 đến 5,75 Nm. Các thông số nổi bật khác bao gồm dòng xung đỉnh không lặp lại 14.500A, điện trở nhiệt từ mặt tiếp giáp đến vỏ 0,062 K/W, thời gian tắt 200 µs, điện áp ngưỡng 0,85V và điện trở dốc 0,30 mΩ.

Sản phẩm được sản xuất bởi IXYS (nay thuộc Littelfuse), hiện ở trạng thái ngừng sản xuất nhưng vẫn có sẵn thông qua các nhà phân phối và sản phẩm thay thế như ASMCD501-16-IO2. Mô đun phù hợp cho ứng dụng trong hệ thống tự động hóa, điều khiển động cơ, thiết bị hàn công nghiệp và hệ thống nguồn công suất lớn.

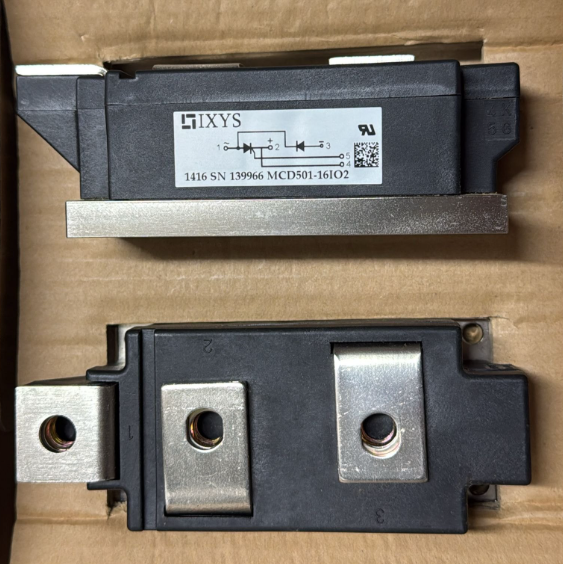

Mô đun IXYS MCD501-16IO2

1. Mô đun MCD501-16IO2:

2. Các mã hàng tương đương :
