Description

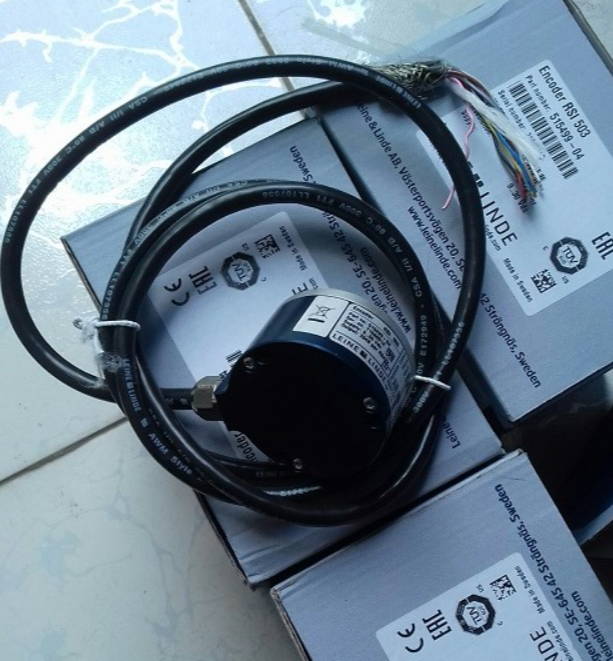

LEINE LINDE RSI 503
Bộ mã hóa trục chắc chắn, tăng dần
- Bộ mã hóa chắc chắn với trục rắn
- Đầu ra được bảo vệ ngắn mạch
- IP67 ở vỏ, IP66 ở đầu vào trục
Các mã Part Number của dòng LEINE LINDE RSI 503 Encoder
Mô tả sản phẩm
Nhà phân phối Bộ mã hóa vòng quay – Encoders Leine Linde. Encoders dòng 500 Robust Encoder: RSI 503 – 514582-18. Bộ mã hóa vòng quay trục rắn, các đầu ra được bảo vệ khỏi ngắn mạch IP67 tại vỏ, IP66 tại đầu trục.
Cấu hình bộ Encoder RSI 503 – 514582-18
Loại RSI
Phiên bản: 503 Tiêu chuẩn
Loại trục Ø10 mm với một phần phẳng
Loại mặt bích Mặt bích kẹp (loại 61)
Độ phân giải: 10 ppr (xung trên mỗi vòng quay)
Nguồn cấp: 9-30 Vdc
Tín hiệu đầu ra HTL (Logic ngưỡng cao)
Loại kết nối: Dây cáp
Hướng kết nối: Xuyên tâm
Chiều dài cáp: 1.50 m
Số kênh 6 (S00, S00\, S90, S90\, Sref, Sref\)
Thông số cơ học
Đường kính: 58 mm
Độ rung: 300 m/s2
Độ sốc: 2000 m/s2
Tải trục (trục tiến/trục phân kỳ): 50 N / 60 N
Tốc độ quay tối đa: 6000 vòng/phút
Chất liệu trục: Thép không gỉ
Chất liệu vỏ: Nhôm (Anodized)
Trọng lượng: 300 gram
Thông số kỹ thuật LEINE LINDE RSI 503 Encoder
| Mechanical data |
Part Number 392783-01 |
Part Number 392783-06 | Part Number 507664-13 | Part Number 507670-54 | Part Number 507692-01 |
| Operating temperature | -40 °C…+70 °C | -40 °C…+70 °C | -40 °C…+70 °C | -40 °C…+70 °C | -40 °C…+70 °C |
| Ingress protection class [IEC 60529] | IP67 (IP66 at shaft inlet) | IP67 (IP66 at shaft inlet) | IP67 (IP66 at shaft inlet) | IP67 (IP66 at shaft inlet) | IP67 (IP66 at shaft inlet) |
| Vibration [IEC 60068-2-64] | ≤ 300 m/s² | ≤ 300 m/s² | ≤ 300 m/s² | ≤ 300 m/s² | ≤ 300 m/s² |
| Shock [IEC 60068-2-27] | ≤ 2000 m/s² | ≤ 2000 m/s² | ≤ 2000 m/s² | ≤ 2000 m/s² | ≤ 2000 m/s² |
| Shaft load (axial/radial) | 50 N / 60 N | 50 N / 60 N | 50 N / 60 N | 50 N / 60 N | 50 N / 60 N |
| Rotational speed max | 6000 rpm | 6000 rpm | 6000 rpm | 6000 rpm | 6000 rpm |
| Shaft material | Stainless steel | Stainless steel | Stainless steel | Stainless steel | Stainless steel |
| Cover material | Aluminium (anodized) | Aluminium (anodized) | Aluminium (anodized) | Aluminium (anodized) | Aluminium (anodized) |
| Weight | 300 g | 300 g | 300 g | 300 g | 300 g |
| Encoder configuration |
|||||
| Type | RSI | RSI | RSI | RSI | RSI |
| Model | 503 Standard | 503 Standard | 503 Standard | 503 Standard | 503 Standard |
| Shaft type | Ø10 mm round | Ø10 mm round | Ø10 mm round | Ø10 mm round | Ø10 mm round |
| Flange type | Clamping flange (61-type) | Clamping flange (61-type) | Clamping flange (61-type) | 52-flange | 52-flange |
| Resolution | 1024 ppr | 2048 ppr | 2048 ppr | 5000 ppr | 1024 ppr |
| Power supply | 9-30 Vdc | 9-30 Vdc | 9-30 Vdc | 9-30 Vdc | 9-30 Vdc |
| Output signal | HTL | HTL | HTL | HTL | HTL |
| Connection type | Cable | Cable | CM23 connector 12-pin | Cable | PT connector 8-pin |
| Connecting direction | Radial | Radial | Radial | Radial | Axial |
| Cable length | 1.50 m | 1.50 m | 10.00 m | 1.50 m | |
| Number of channels | 6 (S00, S00, S90, S90, Sref, Sref) | 6 (S00, S00, S90, S90, Sref, Sref) | 6 (S00, S00, S90, S90, Sref, Sref) | 6 (S00, S00, S90, S90, Sref, Sref) | |
| Electrical data |
|||||
| Polarity protected | Yes | Yes | Yes | Yes | Yes |
| Short circuit protected outputs | Yes | Yes | Yes | Yes | Yes |
| Current consumption (No load) | 50 mA at 24 Vdc (Max. 75 mA) | 50 mA at 24 Vdc (Max. 75 mA) | 50 mA at 24 Vdc (Max. 75 mA) | 50 mA at 24 Vdc (Max. 75 mA) | 50 mA at 24 Vdc (Max. 75 mA) |
| Incremental output load (max) | ± 40 mA | ± 40 mA | ± 40 mA | ± 40 mA | ± 40 mA |
| Output frequency max | 300 kHz | 300 kHz | 300 kHz | 300 kHz | 300 kHz |
| Cable length max | 100 m at 100 kHz | 100 m at 100 kHz | 100 m at 100 kHz | 100 m at 100 kHz | 100 m at 100 kHz |
| Channel separation | 90 ºel ± 25 ºel | 90 ºel ± 25 ºel | 90 ºel ± 25 ºel | 90 ºel ± 25 ºel | 90 ºel ± 25 ºel |
| Dividing error | ± 50 ºel | ± 50 ºel | ± 50 ºel | ± 50 ºel | ± 50 ºel |
| MTTFd value [Years] | 773 | 773 | 1111 | 773 | 773 |
| PFHd value [h-1] | 5,85E-07 | 5,85E-07 | 5,85E-07 | 5,85E-07 |
| Mechanical data |
Part Number 515398-20 |
Part Number 515499-04 | Part Number 531890-03 | Part Number 537401-04 | |
| Operating temperature | -40 °C…+70 °C | -40 °C…+70 °C | -40 °C…+70 °C | -40 °C…+70 °C | |
| Ingress protection class [IEC 60529] | IP67 (IP66 at shaft inlet) | IP67 (IP66 at shaft inlet) | IP67 (IP66 at shaft inlet) | IP67 (IP66 at shaft inlet) | |
| Vibration [IEC 60068-2-64] | ≤ 300 m/s² | ≤ 300 m/s² | ≤ 300 m/s² | ≤ 300 m/s² | |
| Shock [IEC 60068-2-27] | ≤ 2000 m/s² | ≤ 2000 m/s² | ≤ 2000 m/s² | ≤ 2000 m/s² | |
| Shaft load (axial/radial) | 50 N / 60 N | 50 N / 60 N | 50 N / 60 N | 50 N / 60 N | |
| Rotational speed max | 6000 rpm | 6000 rpm | 6000 rpm | 6000 rpm | |
| Shaft material | Stainless steel | Stainless steel | Stainless steel | Stainless steel | |
| Cover material | Aluminium (anodized) | Aluminium (anodized) | Aluminium (anodized) | Aluminium (anodized) | |
| Weight | 300 g | 300 g | 300 g | 300 g | |
| Encoder configuration |
|||||
| Type | RSI | RSI | RSI | RSI | |
| Model | 503 Standard | 503 Standard | 503 Standard | 503 Standard | |
| Shaft type | Ø6 mm with partial flat | Ø10 mm round | Ø6 mm with partial flat | Ø10 mm with partial flat | |
| Flange type | Synchro flange (63-type) | Clamping flange (61-type) | Synchro flange (63-type) | 51-flange | |
| Resolution | 500 ppr | 2048 ppr | 2048 ppr | 100 ppr | |
| Power supply | 9-30 Vdc | 9-30 Vdc | 9-30 Vdc | 9-30 Vdc | |
| Output signal | HTL | RS442 | RS442 | HTL | |
| Connection type | Cable | Cable | M23 connector 12-pin | M12 connector 8-pin | |
| Connecting direction | Radial | Radial | Radial | Radial | |
| Cable length | 1.50 m | 1.50 m | |||
| Number of channels | 6 (S00, S00\, S90, S90\, Sref, Sref\) | 6 (S00, S00\, S90, S90\, Sref, Sref\) | 6 (S00, S00\, S90, S90\, Sref, Sref\) | 6 (S00, S00\, S90, S90\, Sref, Sref\) | |
| Electrical data |
|||||
| Polarity protected | Yes | Yes | Yes | Yes | |
| Short circuit protected outputs | Yes | Yes | Yes | Yes | |
| Current consumption (No load) | 50 mA at 24 Vdc (Max. 75 mA) | 50 mA at 24 Vdc (Max. 75 mA) | 50 mA at 24 Vdc (Max. 75 mA) | 50 mA at 24 Vdc (Max. 75 mA) | |
| Incremental output load (max) | ± 40 mA | ± 40 mA | ± 40 mA | ± 40 mA | |
| Output frequency max | 300 kHz | 300 kHz | 300 kHz | 300 kHz | |
| Cable length max | 100 m at 100 kHz | 1000m | 100 m at 100 kHz | 100 m at 100 kHz | |
| Channel separation | 90 ºel ± 25 ºel | 90 ºel ± 25 ºel | 90 ºel ± 25 ºel | 90 ºel ± 25 ºel | |
| Dividing error | ± 50 ºel | ± 50 ºel | ± 50 ºel | ± 50 ºel | |
| MTTFd value [Years] | 773 | 773 | 1111 | ||
| PFHd value [h-1] | 5,85E-07 | 5,85E-07 |
