Description

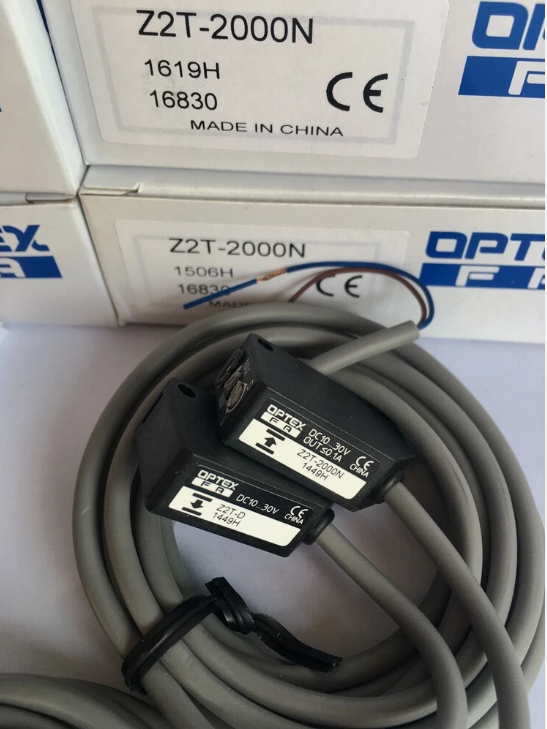

OPTEX Z2T-2000N
Z2T-2000N Z2T-2000CN4 Z2T-2000P Z2T-2000CP4 Z2R-400N Z2R-400CN4 Z2R-400P Z2R-400CP4 Z2D-80N Z2D-80CN4 Z2D-80P Z2D-80CP4
Tổng quan về cảm biến quang Z2 Series Optex
Chi phí hiệu quả và thân thiện với môi trường
Đạt được mức giá thấp nhờ trang bị Opto-ASIC độc đáo của chúng tôi
Sử dụng nguồn sáng LED đỏ 4 thành phần mới được phát triển
Tiêu thụ dòng điện cực thấp
Các chỉ báo và bảng điều khiển dễ nhìn thấy
Đạt được nhờ Opto-ASIC độc đáo của Optex
Thực hiện giảm giá chưa từng có
Chúng tôi đã thành công trong việc giảm chi phí thông qua việc phát triển nội bộ Opto-ASIC trên chip, trong đó cả mạch chuyển mạch và bộ phận nhận ánh sáng đều được tích hợp.
Sử dụng đèn LED 4 thành phần có độ sáng cao mới được phát triển
Khoảng cách cảm nhận dài nhất trong lớp!
Được trang bị nguồn sáng LED đỏ 4 thành phần mới được phát triển. Ngoài việc giảm thiểu sự suy giảm ánh sáng phát ra xảy ra theo thời gian, nó còn có cảm biến loại xuyên chùm tia với khoảng cách phát hiện dài nhất trong các sản phẩm cùng loại là 25 m! Nó không chỉ có thể phát hiện ở khoảng cách xa mà còn có khả năng chống bụi và các hạt mịn.
Specifications
| Type | Through-beam type | Retro-reflective type | Diffuse-reflective type | ||
|---|---|---|---|---|---|
| Mode | NPN | Cable type | Z2T-2000N | Z2R-400N | Z2D-80N |
| Connector type | Z2T-2000CN4 | Z2R-400CN4 | Z2D-80CN4 | ||
| PNP | Cable type | Z2T-2000P | Z2R-400P | Z2D-80P | |
| Connector type | Z2T-2000CP4 | Z2R-400CP4 | Z2D-80CP4 | ||
| Sensing distance | 25 m | 0.01 to 4.4 m*1 | 0 to 1 m*2 | ||
| Light source | 4 element red LED, wavelength 640 nm | ||||
| Spot size | Approx. ø1000 mm (at distance of 25 m) |
Approx. ø220 mm (at distance of 4.4 m) |
Approx. ø140 mm (at distance of 1 m) |
||
| Response time | 500 μs or less | ||||
| Hysteresis | – | – | 20% Max. | ||
| Distance adjustment | 1-turn potentiometer | ||||
| Indicators | Output indicator: orange LED, Stability indicator: green LED (no indicator equipped on through-beam type emitter) |
||||
| Control output | NPN/PNP type Open collector Max. 100 mA/30 VDC | ||||
| Output mode | Light ON / Dark ON selection switch | ||||
| Connection type | Cable type: Cable length: 2 m ø3.8 mm Connector type: M8, 4-pin |
||||
| Rating | Supply voltage | 10 to 30 VDC, including 10% ripple (p-p) | |||
| Current consumption | Emitter: 11 mA or less Receiver: 8 mA or less |
13 mA or less | 15 mA or less | ||
| Applicable regulations | EMC | EMC Directive (2014/30/EU) | |||
| Environment | RoHS Directive (2011/65/EU), China RoHS (MIIT Order No.32) | ||||
| Applicable standards | EN 60947-5-2, IEC 60825-1 | ||||
| NRTL certification | UL Recognized Components Proximity Switch Certified for US and Canada. |
||||
| Company standards | Noise resistance: Feilen Level 4 cleared | ||||
| Environmental resistance | Ambient temperature/humidity | -25 to +55°C (no freezing) / 35 to 85% RH (no condensation) | |||
| Ambient illuminance | Sunlight: 10,000 lx Incandescent lamp: 3,000 lx | ||||
| Vibration resistance | 10 to 55 Hz; double amplitude 1.5 mm; 2 hours in each of the X, Y, and Z directions |
||||
| Shock resistance | Approx. 100 G (1000 m/s2); 3 times in each of the X, Y, and Z directions |
||||
| Degree of protection | IP67 | ||||
| Material | Housing: ABS (glass fiber filled), Front cover: PMMA | ||||
| Weight without cable | Approx. 10 g | ||||
| Included accessories | Mounting bracket: BEF-W100-B *3 |
Mounting bracket: BEF-W100-B *3 Reflector: V-61 |
Mounting bracket: BEF-W100-B *3 |
||
