Description

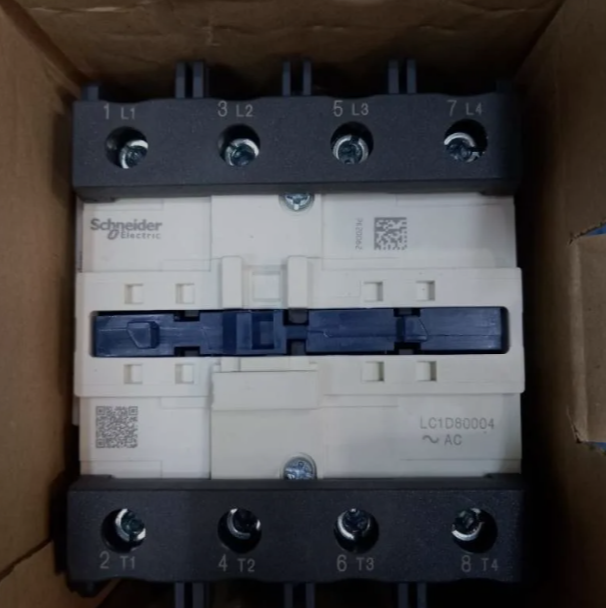

SCHNEIDER LC1D80004M7
Contactor Schneider thiết kế đơn giản dùng cho khởi động chiếu sáng, nhiệt, motor…Lắp ráp dạng module, điều khiển mạng 1, 2, 3 và 4 dây. Contactor bao gồm đa dạng các dòng như: contactor iCT, contactor LCD1, contactor LC1E-TVS, contactor LC1F, contactor Tesys K..Các dòng sản phẩm đạt chất lượng tốt, đảm bảo thông số kĩ thuật mang đến sự yên tâm cho người dùng.
Đặc tính chung của Contactor Schneider
Contactor hay còn gọi là khởi động từ, là một khí cụ điện hạ áp, có chức năng thực hiện việc đóng ngắt thường xuyên các mạch điện động lực có dòng điện ngắt không vượt quá dòng điện quá tải của mạch điện. Contactor thường dùng để khởi động động cơ ( khởi động trực tiếp, khởi động sao-tam giác…) giúp đóng cắt tải chiếu sáng, đóng cắt tụ bù…
Contactor Schneider thiết kế đơn giản dùng cho khởi động chiếu sáng, nhiệt, motor…Lắp ráp dạng module, điều khiển mạng 1, 2, 3 và 4 dây. Contactor bao gồm đa dạng các dòng như: contactor iCT, contactor LCD1, contactor LC1E-TVS, contactor LC1F, contactor Tesys K..Các dòng sản phẩm đạt chất lượng tốt, đảm bảo thông số kĩ thuật mang đến sự yên tâm cho người dùng.
Contactor 4P 125A 220Vac LC1D80004M7
Contactor 4P 125A 220Vac LC1D80004M7- 4 cực 125A thiết kế phù hợp với công trình dùng cho khởi động sáng, nhiệt. Độ bền cơ khí và độ bền điện cao – 5 đến 10 triệu lần đóng cắt.
|
125A
|
||
|
4P
|
||
|
4NO
|
||
|
220VAC
|
||
|
Không
|
||
|
LADN22, LADN04, LADN13, LADN40, LADN31, LADC22, LADN22G, LADN22P, LA1D […]
|
||
|
LADT0, LADT2, LADT4, LADS2, LADR0, LADR2, LADR4
|
||
|
LA9D11502, LA9D4002, LA9D8002
|
||
|
Tiêu chuẩn
|
||
|
125AF
|
||
|
50/60Hz
|
||
|
AC
|
||
|
690VAC
|
||
|
Bắt vít
|
||
|
Gắn thanh ray, Lắp trên bề mặt (cố định bằng vít)
|
||
|
-40…60°C
|
||
|
1.76kg
|
||
|
96mm
|
||
|
127mm
|
||
|
125mm
|
Thông số kỹ thuật
| Range | TeSys |
|---|---|
| Range of product | TeSys Deca |
| Product or component type | Contactor |
| Device short name | LC1D |
| contactor application | Resistive load |
| Utilisation category | AC-1 AC-3 AC-3e AC-4 |
| poles description | 4P |
| [Ue] rated operational voltage | Power circuit: <= 300 V DC 25…400 Hz Power circuit: <= 690 V AC |
| [Ie] rated operational current | 125 A (at <60 °C) at <= 440 V AC AC-1 for power circuit 80 A (at <60 °C) at <= 440 V AC AC-3 for power circuit 80 A (at <60 °C) at <= 440 V AC AC-3e for power circuit 55 A (at <60 °C) at <= 400 V AC AC-4 for power circuit |
| [Uc] control circuit voltage | 220 V AC 50/60 Hz |
| Motor power kW | 22 kW at 220…230 V AC 50/60 Hz 37 kW at 380…400 V AC 50/60 Hz 45 kW at 660…690 V AC 50/60 Hz 55 kW at 500 V AC 50/60 Hz 45 kW at 415…440 V AC 50/60 Hz |
|---|---|
| Compatibility code | LC1D |
| Pole contact composition | 4 NO |
| Protective cover | Without |
| [Ith] conventional free air thermal current | 125 A (at 60 °C) for power circuit |
| Irms rated making capacity | 1100 A at 440 V for power circuit conforming to IEC 60947 |
| Rated breaking capacity | 1100 A at 440 V for power circuit conforming to IEC 60947 |
| [Icw] rated short-time withstand current | 640 A 40 °C – 10 s for power circuit 990 A 40 °C – 1 s for power circuit 135 A 40 °C – 10 min for power circuit 320 A 40 °C – 1 min for power circuit |
| Associated fuse rating | 200 A gG at <= 690 V coordination type 1 for power circuit 160 A gG at <= 690 V coordination type 2 for power circuit |
| Average impedance | 0.8 mOhm – Ith 125 A 50 Hz for power circuit |
| Power dissipation per pole | 12.5 W AC-1 |
| [Ui] rated insulation voltage | Power circuit: 600 V CSA certified Power circuit: 600 V UL certified Power circuit: 1000 V conforming to IEC 60947-4-1 |
| Overvoltage category | III |
| Pollution degree | 3 |
| [Uimp] rated impulse withstand voltage | 8 kV conforming to IEC 60947 |
| Safety reliability level | B10d = 1369863 cycles contactor with nominal load conforming to EN/ISO 13849-1 B10d = 20000000 cycles contactor with mechanical load conforming to EN/ISO 13849-1 |
| Mechanical durability | 4 Mcycles |
| Electrical durability | 0.8 Mcycles 125 A AC-1 at Ue <= 440 V |
| Control circuit type | AC at 50/60 Hz |
| Coil technology | Without built-in suppressor module |
| Control circuit voltage limits | 0.85…1.1 Uc (-40…55 °C):operational AC 60 Hz 0.3…0.6 Uc (-40…70 °C):drop-out AC 50/60 Hz 0.8…1.1 Uc (-40…55 °C):operational AC 50 Hz 1…1.1 Uc (55…70 °C):operational AC 50/60 Hz |
| Inrush power in VA | 245 VA 60 Hz cos phi 0.75 (at 20 °C) 245 VA 50 Hz cos phi 0.75 (at 20 °C) |
| Hold-in power consumption in VA | 26 VA 60 Hz cos phi 0.3 (at 20 °C) 26 VA 50 Hz cos phi 0.3 (at 20 °C) |
| Heat dissipation | 6…10 W at 50/60 Hz |
| Operating time | 20…35 ms closing 6…20 ms opening |
| Maximum operating rate | 3600 cyc/h 60 °C |
| Maximum operating rate | 3600 cyc/h at 60 °C |
| Connections – terminals | Control circuit: screw clamp terminals 2 1…2.5 mm² – cable stiffness: flexible with cable end Control circuit: screw clamp terminals 1 1…2.5 mm² – cable stiffness: flexible with cable end Control circuit: screw clamp terminals 1 1…4 mm² – cable stiffness: flexible without cable end Control circuit: screw clamp terminals 2 1…4 mm² – cable stiffness: flexible without cable end Control circuit: screw clamp terminals 1 1…4 mm² – cable stiffness: solid without cable end Control circuit: screw clamp terminals 2 1…4 mm² – cable stiffness: solid without cable end Power circuit: connector 1 4…50 mm² – cable stiffness: flexible without cable end Power circuit: connector 2 4…25 mm² – cable stiffness: flexible without cable end Power circuit: connector 1 4…50 mm² – cable stiffness: flexible with cable end Power circuit: connector 2 4…16 mm² – cable stiffness: flexible with cable end Power circuit: connector 1 4…50 mm² – cable stiffness: solid without cable end Power circuit: connector 2 4…25 mm² – cable stiffness: solid without cable end |
| Tightening torque | Control circuit: 1.2 N.m – on screw clamp terminals – with screwdriver flat Ø 6 mm Control circuit: 1.2 N.m – on screw clamp terminals – with screwdriver Philips No 2 Power circuit: 12 N.m – on connector – with screwdriver flat Ø 6 to Ø 8 mm Power circuit: 12 N.m – on connector hexagonal screw head 4 mm Control circuit: 1.2 N.m – on screw clamp terminals – with screwdriver pozidriv No 2 |
| mounting support | Rail Plate |
| Standards | EN 60947-4-1 EN 60947-5-1 IEC 60947-4-1 IEC 60947-5-1 CSA C22.2 No 14 UL 60947-4-1 IEC 60335-2-40:Annex JJ UL 60335-2-40:Annex JJ IEC 60335-1:Clause 30.2 |
|---|---|
| product certifications | CCC UL CB Scheme CSA CE UKCA Marine EAC |
| IP degree of protection | IP20 front face conforming to IEC 60529 |
| Protective treatment | TH conforming to IEC 60068-2-30 |
| Climatic withstand | conforming to IACS E10 exposure to damp heat |
| Permissible ambient air temperature around the device | -40…60 °C 60…70 °C with derating |
| Operating altitude | 0…3000 m |
| Fire resistance | 850 °C conforming to IEC 60695-2-1 |
| Flame retardance | V1 conforming to UL 94 |
| Mechanical robustness | Vibrations contactor open (2 Gn, 5…300 Hz) Shocks contactor open (8 Gn for 11 ms) Vibrations contactor closed (3 Gn, 5…300 Hz) Shocks contactor closed (10 Gn for 11 ms) |
| Height | 127 mm |
| Width | 96 mm |
| Depth | 125 mm |
| Net weight | 1.76 kg |
| Unit Type of Package 1 | PCE |
|---|---|
| Number of Units in Package 1 | 1 |
| Package 1 Height | 11.0 cm |
| Package 1 Width | 13.5 cm |
| Package 1 Length | 15.5 cm |
| Package 1 Weight | 1.701 kg |
| Unit Type of Package 2 | S02 |
| Number of Units in Package 2 | 5 |
| Package 2 Height | 15.0 cm |
| Package 2 Width | 30.0 cm |
| Package 2 Length | 40.0 cm |
| Package 2 Weight | 8.805 kg |
Các mã hàng tương tự
LC1D800046G6
LC1D80004B6
LC1D80004B7
LC1D80004E7
LC1D80004F7
LC1D80004G6
LC1D80004G7
LC1D80004M5
LC1D80004M7
LC1D80004N5
LC1D80004P5
LC1D80004P7
LC1D80004R6
LC1D80004T6
LC1D80004U5
LC1D80004U7
