BECKHOFF EK1100

Description

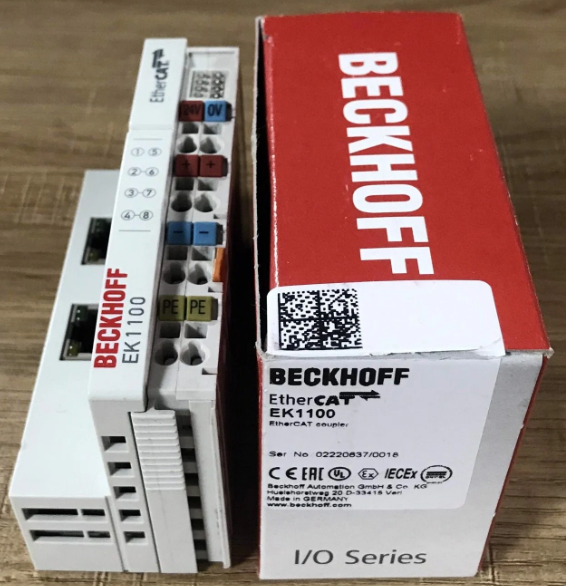

BECKHOFF EK1100

Giới thiệu EK1100
EK1100 EtherCAT Coupler là bộ ghép nối do Beckhoff sản xuất, đóng vai trò trung tâm trong việc kết nối giao thức EtherCAT ở cấp trường (fieldbus level) với các Terminal EtherCAT. Thiết bị này giúp chuyển đổi tín hiệu từ Ethernet 100BASE-TX sang tín hiệu E-bus, đảm bảo quá trình truyền nhận dữ liệu nhanh chóng, ổn định và chính xác.

Một trạm EtherCAT hoàn chỉnh có thể bao gồm EK1100 cùng với nhiều EtherCAT Terminals, tất cả sẽ được tự động nhận diện và hiển thị trong ảnh tiến trình (process image), giúp hệ thống dễ dàng quản lý và mở rộng.

Thông số kỹ thuật	Giá trị chi tiết
Mã sản phẩm	EK1100
Chức năng	Bộ kết nối các thiết bị đầu cuối EtherCAT với mạng EtherCAT
Phương tiện truyền thông	Cáp Ethernet loại 5 trở lên
Khoảng cách giữa các trạm	Tối đa 100 mét
Số lượng thiết bị đầu cuối EtherCAT	Tối đa 65.535 thiết bị
Giao diện kết nối xe buýt	2 cổng RJ45
Tốc độ truyền dữ liệu	100 Megabit trên giây
Nguồn cấp điện	24 Volt dòng điện một chiều
Dòng điện tiêu thụ từ nguồn cấp	70 miliAmpe cộng với tổng dòng điện xe buýt điện tử
Dòng điện cấp cho xe buýt điện tử	Tối đa 2.000 miliAmpe
Độ bền điện môi	500 Volt
Cấp bảo vệ	IP20
Nhiệt độ vận hành	Âm 25 đến dương 60 độ C
Nhiệt độ lưu kho	Âm 40 đến dương 85 độ C
Độ ẩm tương đối	95 phần trăm, không ngưng tụ
Kích thước chiều rộng	44 milimét
Kích thước chiều cao	100 milimét
Kích thước chiều sâu	68 milimét
Trọng lượng	Khoảng 125 gram

Đặc điểm nổi bật của EK1100 Beckhoff
Công nghệ kết nối hiện đại: trang bị 2 cổng RJ45, hỗ trợ kết nối linh hoạt.

Khoảng cách truyền tín hiệu: lên đến 100 m.

Khả năng mở rộng vượt trội: hỗ trợ tối đa 65.535 Terminal EtherCAT trong toàn hệ thống.

Nguồn cấp ổn định:

Hệ thống và nguồn trường: 24 V DC.

Cung cấp dòng điện tối đa 5 V / 2 A cho các Terminal đi kèm.

Có thể tích hợp thêm các terminal cấp nguồn như EL9410 nếu yêu cầu dòng điện lớn hơn.

Hỗ trợ cấu trúc linh hoạt: dễ dàng thiết lập mạng theo dạng line hoặc star topology thông qua EtherCAT junction hoặc extension.

Khả năng lắp đặt linh hoạt: có thể đặt ở bất kỳ vị trí nào trong mạng EtherCAT (100BASE-TX) ngoại trừ trực tiếp tại switch. Với trường hợp này, có thể dùng coupler EK9000 hoặc EK1000.

Ứng dụng của EK1100 Beckhoff
Tích hợp trong các hệ thống tự động hóa công nghiệp.

Sử dụng cho các dây chuyền sản xuất thông minh.

Giải pháp lý tưởng cho các hệ thống yêu cầu truyền thông EtherCAT tốc độ cao và ổn định.

Dễ dàng mở rộng, phù hợp với những ứng dụng có quy mô lớn.
