Description

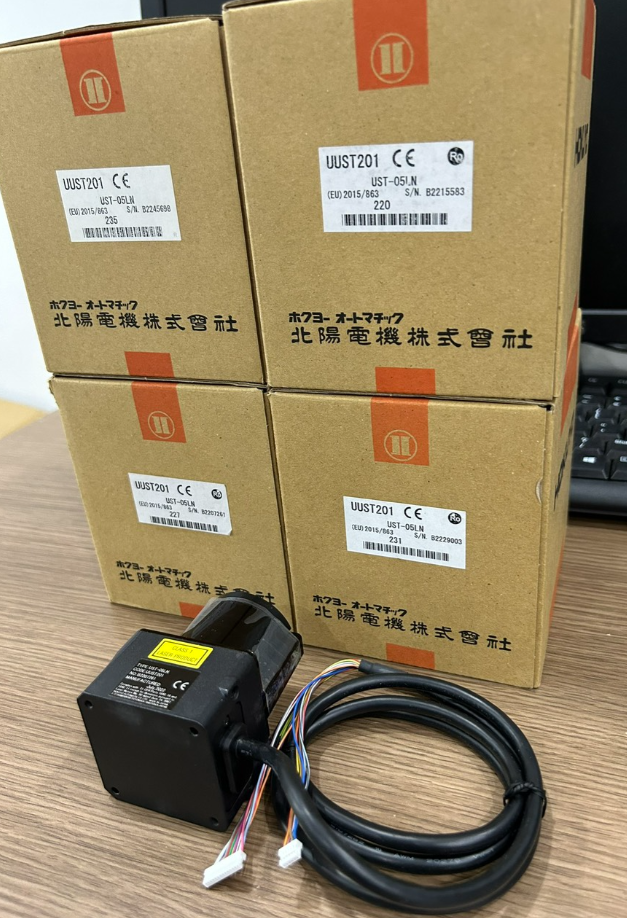

HOKUYO UST-05LN
Obstacle detection sensor with detection range 5m and 270° with free area settings. Compact and lightweight, it can be used to detect obstacles in AGVs (automated guided vehicles) and detect intrusions into robots, machinery, etc., NPN type: UST-05LN PNP type: UST-05LNP two types are available
UST-05LN, UST-05LNP, UST-10LN, UST-20LN
Although the UST models are not safety scanners, they have a similar range of functions for flexible zone protection.
The cost-effective UST models are equipped with all the necessary interfaces, representing a compact and efficient solution for a wide range of applications.
Features
-> Supply voltage 10 to 30V
-> The smallest and lightest of its kind
-> Measurement distance, 5m
-> Faster response, 66msec
-> More flexible field setting available
Máy đo khoảng cách bằng tia laser quét HOKUYO UST-05LN / UST-05LNPCảm biến phát hiện chướng ngại vật với phạm vi phát hiện 5m và 270° với các thiết lập vùng tự do. Nhỏ gọn và nhẹ, có thể được sử dụng để phát hiện chướng ngại vật trong AGV (xe tự hành) và phát hiện xâm nhập vào robot, máy móc, v.v., Loại NPN: UST-05LN Loại PNP: UST-05LNP có hai loại
-> Máy quét 2D để đo khoảng cách giữa cảm biến và môi trường xung quanh.
-> Điện áp cung cấp 10 đến 30V
-> Nhỏ nhất và nhẹ nhất trong loại này
-> Khoảng cách đo, 5m
-> Phản hồi nhanh hơn, 66msec
-> Có sẵn cài đặt trường linh hoạt hơn
| Tên sản phẩm | Máy đo khoảng cách bằng tia laser quét |
| Người mẫu | UST-05LN |
| Điện áp cung cấp | DC 12V/DC 24V (phạm vi hoạt động 10 đến 30V, gợn sóng trong vòng 10%) |
| Nguồn cung cấp hiện tại | 150mA (DC 24V) hoặc thấp hơn (khi khởi động cần khoảng 400mA.) |
| Nguồn sáng | Laser bán dẫn (905nm), Laser loại 1 (IEC60825-1:2007, Số hiệu: 1420210-000) |
| Phạm vi phát hiện và đối tượng | 60mm đến 5000mm (tấm Kent trắng) |
| 60mm đến 2000mm (phản xạ khuếch tán 10%) | |
| Kích thước phát hiện tối thiểu 130mm (thay đổi theo khoảng cách) *1 | |
| Sự chính xác | 60mm đến 5000mm ±40mm *2 |
| Độ lệch chuẩn | σ<20mm *2 |
| Góc quét | 270° |
| Tốc độ quét | 25msec (tốc độ động cơ 2400 vòng/phút) |
| Độ phân giải góc | 0,5° |
| Thời gian khởi động | Trong vòng 10 giây (thời gian khởi động sẽ khác nhau nếu phát hiện sự cố trong quá trình khởi động) |
| Đầu ra | Bộ ghép quang, đầu ra cực thu hở DC tối đa 30V 50mA Đầu ra 1: Đầu ra 1 TẮT trong khi phát hiện vật thể Đầu ra 2: Đầu ra 2 TẮT trong khi phát hiện vật thể Đầu ra 3: Đầu ra 3 TẮT trong khi phát hiện vật thể Đầu ra trục trặc: BẬT trong khi hoạt động bình thường, TẮT trong khi hoạt động trục trặc Đầu ra đồng bộ hóa: Tín hiệu đồng bộ hóa trong khi hoạt động Chủ/Tớ. Lưu ý: Đầu ra 1 đến 3 được TẮT trong trạng thái trục trặc |
| Đầu vào | Bộ ghép quang, anot chung, nguồn điện là 4mA khi đầu vào BẬT. Đầu vào 1 đến 5: Đầu vào chuyển mạch khu vực (tham khảo Bảng 1) Đầu vào đồng bộ hóa: Tín hiệu đồng bộ hóa đầu vào trong quá trình hoạt động của Slave. |
| Thời gian phản hồi đầu ra *3 | TẮT: 66msec đến 3241msec BẬT: 66msec đến 3241msec |
| Độ trễ | Độ trễ 6,25% Độ trễ 3,125% Không có độ trễ (Mặc định) |
| Giao diện | USB |
| Màn hình LED | Đèn LED xanh: BẬT trong quá trình hoạt động bình thường, nhấp nháy trong quá trình khởi động Đèn LED đầu ra 1 (màu cam): BẬT trong quá trình phát hiện vật thể Đèn LED đầu ra 2 (màu cam): BẬT trong quá trình phát hiện vật thể Đèn LED đầu ra 13 (màu cam): BẬT trong quá trình phát hiện vật thể |
| Chức năng đồng bộ hóa | Chế độ đồng bộ chủ/tớ được thiết lập bằng phần mềm cấu hình *4 Chế độ đồng bộ tớ (0°) Chế độ đồng bộ tớ (90°) Chế độ đồng bộ tớ (180°) Chế độ đồng bộ tớ (270°) |
| Chiếu sáng xung quanh | Dưới 80.000lx Lưu ý: Tránh ánh nắng trực tiếp hoặc các nguồn sáng khác vì có thể khiến cảm biến bị trục trặc |
| Nhiệt độ và độ ẩm môi trường | -10°C đến +50°C, dưới 85%RH (không có sương, sương giá) |
| Nhiệt độ và độ ẩm lưu trữ | -30°C đến +70°C, dưới 85%RH (không có sương, sương giá) |
| Khả năng chống rung | 10 đến 55Hz biên độ kép 1,5mm trong 2 giờ theo mỗi hướng X, Y và Z 55 đến 200Hz 98m / s 2 lần quét trong 2 phút trong 1 giờ theo mỗi hướng X, Y và Z |
| Chống sốc | 196m/s 2 (20G) mỗi hướng X, Y và Z 10 lần. |
| Điện trở cách điện | 10MΩ, DC500V |
| Cấu trúc bảo vệ | IP65 |
| Tiêu chuẩn EMC | (EMI) EN61326-1:2013 EN55011:2009 + A1:2010 (EMS) EN61326-1:2013 EN61000-4-2:2009 EN61000-4-3:2006 + A1:2008 + A2:2010 EN61000-4-4 :2012 EN61000-4-6:2009 EN61000-4-8:2010 |
| Cân nặng | 130g |
| Vật liệu | Vỏ trên: Polycarbonate, Vỏ dưới: Nhôm |
| Kích thước (Rộng × Sâu × Cao) | 50×50×70mm |
