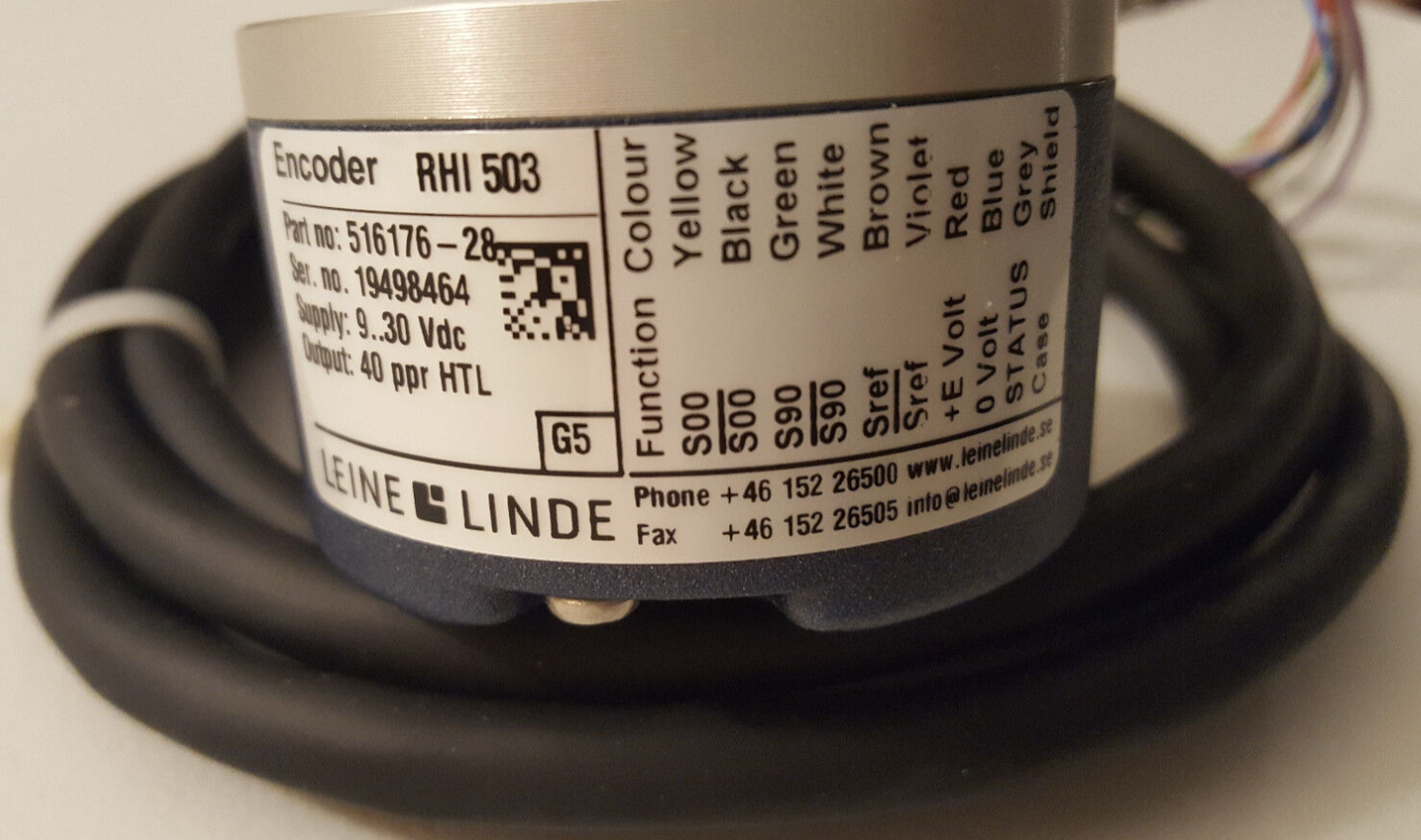

LEINE LINDE RHI 503 516176-28

Description

LEINE LINDE RHI 503 516176-28

LEINE LINDE RHI 503 516196-02

Encoder Data

Type -40°C.. +70°C
Operating temperature IP 67 according to IEC 60529
Ingress protection class
At shaft inlet IP 66 according to IEC 60529
Vibration (55 to 2000 Hz) < 300 m/s according to IEC 60068-2-6(1)
Shock (6ms) < 2000 m/s according to IEC 60068-2-27
Cover Material Aluminium, coated and chromated or anodized

Bộ mã hóa vòng quay Leine Linde Encoder RSI 503 chính hãng.

Công ty TNHH Omani Việt Nam phân phối Bộ mã hóa vòng quay Leine Linde Encoder RSI 503 chính hãng, cũng như phân phối tất cả các sản phẩm bộ mã hóa và cảm biến khác của hãng Leine Linde.

Bộ mã hóa vòng quay – Encoders Leine Linde. Encoders dòng 500 Robust Encoder: RHI 503 – 516196-02. Bộ mã hóa vòng quay trục rỗng đường kính Ø58 mm, các đầu ra được bảo vệ khỏi ngắn mạch, IP67 tại vỏ, IP66 tại đầu trục.

Cấu hình bộ Encoder RHI 503 – 516196-02

Loại trục Ø14 mm, trục rỗng
Loại đĩa 57/58 – đĩa nối stator
Độ phân giải 1024 ppr
Nguồn cấp: 9-30 Vdc
Tín hiệu đầu ra: HTL
Loại kết nối Dây cáp
Hướng kết nối Radial (theo phương tâm)
Chiều dài cáp 1,50 m
Số kênh 6 (S00, S00, S90, S90, Sref, Sref)

Thông số cơ học

Nhiệt độ hoạt động -40 ° C … +70 ° C
Lớp bảo vệ [IEC 60529] IP67 (IP66 tại hốc trục)
Độ rung [IEC 60068-2-64] ≤ 300 m/s²
Độ sốc [IEC 60068-2-27] ≤ 2000 m/s²
Tải trọng trục (theo hướng trục/hướng tâm) 10 N / 20 N
Tốc độ xoay tối đa 6000 vòng/phút (rpm)
Chất liệu trục: Thép không gỉ
Chất liệu vỏ Nhôm (Được anốt hóa)
Trọng lượng 300 g

Cấu hình chân cắm

S90: Xanh lá cây
S90 đảo: Màu trắng
S00 đảo: Đen
S00: Vàng
+E Volt: Đỏ
0 Volt: Xanh
Sref: Nâu
Sref đảo: Tím
Đen báo trạng thái: Xám
NC: Hồng
Có lớp bảo vệ

Một số dòng model khác cùng hãng:

RHI 503

RSI 503

RHI 504

RSI 504

RSI 505

RHA 507

RSI 507

RSD 525
