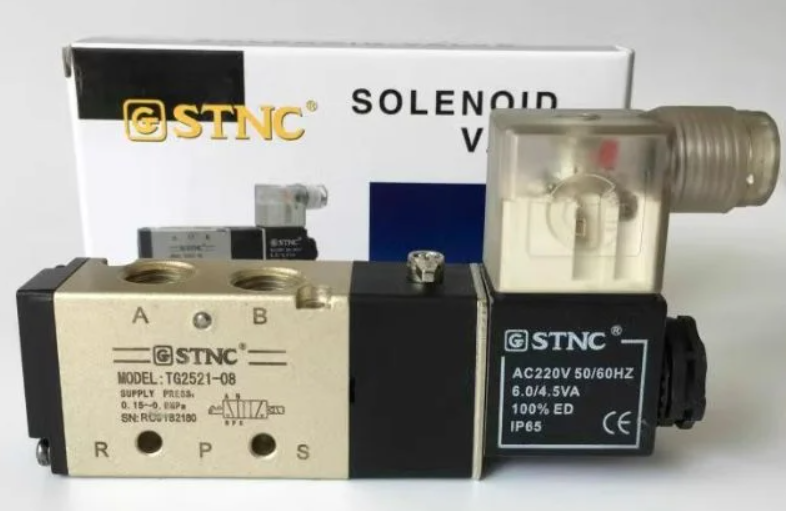

STNC TG2521-08

Description

STNC TG2521-08 DC24V

STNC TG2521-08 AC220V

Van điện từ TG2521-08 là loại van kích hoạt bằng điện, gồm có 1 đầu điện, 5 cửa và 2 vị trí. 2 cửa nằm phía trên và 3 cửa nằm phía dưới. Mặt trên của chiếc van gồm 2 cửa là 2 cửa (Out), khí thoát ra ngoài qua 2 cửa này đến kích hoạt xy lanh hoạt động. Với kết cấu vô cùng đơn giản 1 đầu điện và 1 thân van. TG 2521-08 thực hiện đầy đủ các chức năng đóng mở điều khiển, cung cấp khí nén cho các loại xi lanh, bộ lọc hoạt động ổn định và năng suất.

Đầu điện có vỏ bọc bằng nhựa tốt, lõi là cuộn dây đồng. Chức năng của nó là sản sinh ra từ trường một cách nhanh chóng để cung cấp cho van. Thân van được bố trí 5 cửa van: cửa khí vào, cửa xả, cửa khí làm việc và 2 vị trí thanh trượt. Khi có lực từ trường được truyền đến thân van qua trục sẽ tác động làm cửa van chuyển trạng thái hoạt động. Khi ngắt điện, van trở về trạng thái ban đầu chỉ trong vòng tư 2-4s.

Thông Số Kỹ Thuật STNC TG2521-08

• Model: TG2521-08
• Thương hiệu: STNC
• Lưu chất: Khí
• Pipe size: G1/4
• Norminal Diameter: 8mm
• Loại van: 5 port 2 position
• Áp suất hoạt động: 0.15~0.8 MPa
• Nhiệt độ hoạt động: -5°C ~ 60 °C
• Trọng lượng: 230g

Ứng Dụng Của Van Điện Từ Khí  Nén STNC TG2521-08

• Ứng dụng của TG 2521-08 rất phong phú. Nó xuất hiện hầu hết trong các hệ thống khí nén của nhà máy công nghiệp:
• Khai thác khoáng sản, luyện kim, cơ khí chế tạo, sản xuất ô tô, lắp ráp điện tử, hóa chất, xi măng, phân bón…
• Dược phẩm, chế biến nông lâm sản, đóng gói thành phẩm, sản xuất nước giải khát, thiết bị y tế, dệt may…

Thông số kỹ thuật và tính năng của van điện từ khí nén STNC TG2521-08 (Ren 13, van solenoid 5/2)

Van điện từ khí nén STNC TG2521 là loại van hơi có 5 cổng 2 vị trí (5/2) và 1 đầu coil điện, thường được dùng để điều khiển và phân phối khí giúp xi lanh khí nén (ben hơi) hoạt động.

Kích thước cổng: 1/4″ (ren 13mm).

Áp suất hoạt động: 0.2 – 0.8 MPa.

Loại van 5 cửa 2 vị trí. (1 Đầu Coil Điện)

Nhiệt độ hoạt động: -5~60^oC.

Hãng sản xuất: STNC (Trung Quốc)

Dòng series TG25 có các loại như sau:

TG2511 là loại van hơi 5/2 có 1 đầu coil điện (Ren 9,6mm)

TG2512 là loại van hơi 5/2 có 2 đầu coil điện (Ren 9,6mm)

TG2521 là loại van hơi 5/2 có 1 đầu coil điện (Ren 13mm)

TG2522 là loại van hơi 5/2 có 2 đầu coil điện (Ren 13mm)

TG2531 là loại van hơi 5/2 có 1 đầu coil điện (Ren 17mm)

TG2542 là loại van hơi 5/2 có 2 đầu coil điện (Ren 21mm)
